投影切割

参考

模式:

编辑模式

菜单:

网格 ‣ 投影切割

将一个或多个 “饼干模具” 物体的轮廓投影到编辑物体上，并在投影区域创建新边。

切割物体必须是曲线或非流形网格（例如平面形状、松散边线）。

Tip

选择非流形可突出显示网格物体的切割边。

投影沿着视图方向进行。

用法

1. 选择需要切割的物体，切换至 编辑模式。

2. 在 3D 视口或大纲中使用 Ctrl-鼠标左键 点击选择需要执行切割的物体。

3. 在菜单中点击 网格 ‣ 投影切割。

如果在选择切割物体时 Blender 切换回 物体模式，请确保顶栏中的 编辑 ‣ 锁定物体模式 选项已勾选。

选项

透切

将切割投射到整个网格，包括目前看不到的背面。

示例

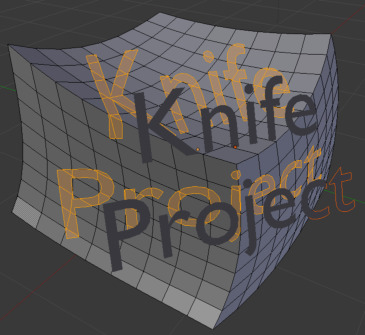

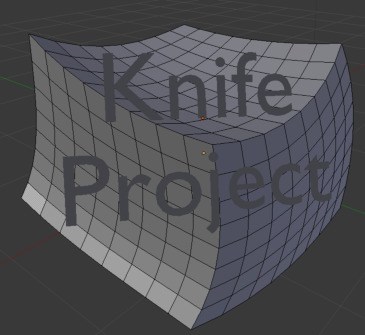

使用文本物体投影前。	投影切割后。

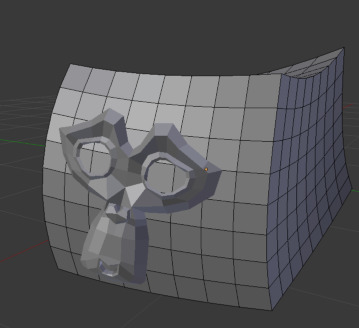

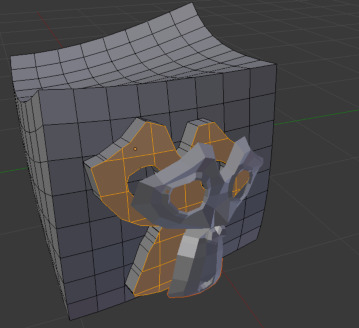

投影前。	投影切割结果（挤出切割范围后）。

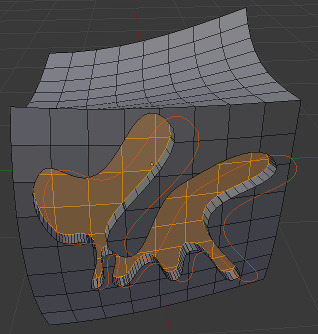

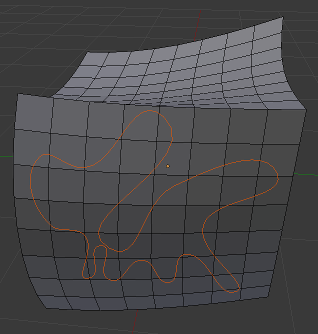

使用3D曲线投影前。	投影切割结果（挤出切割范围后）。

已知局限

当在编辑模式下一次切割多个网格时，这些网格的几何体不会遮挡它们后面的独立网格物体。
