UV 叠加层

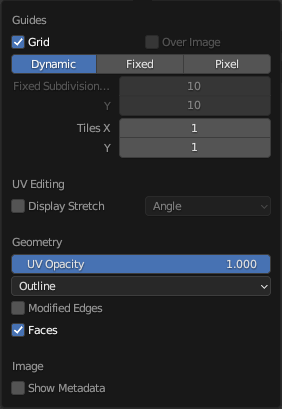

叠加层弹窗。

标题栏中有一个按钮，用于关闭 UV 编辑器的所有叠加层。此选项还可以切换 UDIM 拼贴信息的可见性。

下拉按钮会打开一个弹出窗口，显示更详细的设置。可使用以下类别：

辅助(引导)

栅格

显示栅格背景。

图像上面

在图像之上显示栅格而不是隐藏在后面。

栅格形状源

行数和列数的确定方式。

动态:

栅格从 8×8 个单元格开始，随着放大，这些单元格会自动进一步细分。

固定:

行数和列数是固定的，可以手动配置。

像素:

每个栅格单元匹配一个图像像素。

固定细分 X, Y

栅格中列/行的数目。

分块 X, Y

要在每个基本方向上显示的 UDIM 拼贴栅格的数量。

UV 拉伸

显示拉伸

通过将 UV 贴图与原始 3D 网格进行比较，直观展示 UV 畸变。

蓝色表示畸变较小，红色表示畸变较大。

显示拉伸类型

用于测量畸变的方法。

角度:

将网格面的角度与其对应的 UV 面进行比较。这样可以凸显出 UV 贴图所引起的角度畸变。

面光:

将网格面的面积与其对应的 UV 面进行比较。这可以突出显示 3D 网格与 UV 布局之间的比例差异。

不透明度

调整拉伸可视化叠加层的不透明度。

几何数据

显示 UV 物体模式

在 UV 编辑器中将活动 UV 贴图作为叠加层显示。

面

调整 UV 叠加中面填充颜色的不透明度。

边

调整 UV 叠加中边线颜色的不透明度。

UV 不透明度 编辑模式

边和面的不透明度。

显示为 编辑模式

控制边线如何显示。

轮廓:

边线显示为白色底黑色轮廓。

虚线:

边线显示为黑白相间虚线。

黑色:

边线显示为黑色。

白色:

边线显示为白色。

修改后的边 编辑模式

此外，还显示了应用修改器后的边缘效果（灰色）。

面 编辑模式

在图像之上显示面。

图像

显示元数据

显示所选渲染结果的元数据。查看输出选项卡的元数据面板，可更改元数据要包含的项目。
